中華電信纜線色碼

雖然很懶得考這種古，但是歷史的包袱不會瞬間消失，做一些事的時候是會需要知道，而網路上既有的資料又存在各種問題：

• 只寫了結論，沒列參考的標準或法規，正確與否難以檢驗
• 有的直接就是寫錯的

還是得自己動手順過一次邏輯才踏實。

技術債是怎樣煉成的

#

簡單來說就是：

1. 重造輪子
2. 封閉標準
3. 高市占率

發明電話的連亞洲人都不是，個人實在很難相信纜線色碼標準在台灣這邊還需要自己來訂，嚴重懷疑是非我所創症候群。沿用貝爾實驗室的色碼標準不好嗎？！

中華電信的標準不對外開放，不是上網刷卡就可以買來看的東西。外面要看到大多是中華電信開採購案規格的時候，裡面才會附上相對應的內部標準文件。

中華電信是當年國營的電信局分出來的，直至今日，公股佔比仍高，有濃重的官方色彩。因為含著金湯匙出生，市占率很高，甚至獨占某些類型的政府標案，所以採用中華電信標準的線材，無論是採購量還是佈設範圍都很大。

最靠盃的地方來了，你有國家標準的派頭，卻沒有國家標準必須公開的特性，又不遵循國際標準。可公開檢證的知識鏈條就斷在這裡，變成纜線供應商或是從業人員的內部 know-how。

銅纜

#

基礎顏色順序：

1. 藍
2. 黃
3. 綠
4. 紅
5. 紫
6. 白
7. 棕
8. 黑

4P (8C)

#

參考電信法下的建築物屋內外電信設備設置技術規範法規沿革，中華民國一百零五年八月一日發布的條文對照表。

舊條文的 9.5.1 範例一：

• PE-PVC屋內數位電纜(依材線3035最新版)

• 0.5-4P-PE-PVC 內心線顏色對數：藍黃(1P) 綠紅(2P) 紫白(3P) 棕黑(4P)

其中的「材線 3035」就是中華電信標準。

6P 及 10P 以上

#

參考 CNS 13990。

4 條心線星絞後，以 5 條星絞再度絞合成 10 對（10P）簇。若只取 3 條星絞再度絞合則成 6 對（6P）簇。

星絞的 4 條心線拆出來當兩組線對使用時，心線 1、心線 2 為一對；心線 3、心線 4 為另一對。

• 6P = 3(2P) = 3(4C)
• 10P = 5(2P) = 5(4C) = 20C

超過 10P 皆以 10P 為單位以色帶疏捲後集合。300P 以上銅纜，先以 10P 集合為 50P，再以 50P 集合至最終的對數。

色帶組合代表的順序：

集合方式：

• 20P = 2(10P)
• 30P = 3(10P)
• 50P = 5(10P)
• 100P = 10(10P)
• 200P = 20(10P)
• 300P = 6(50P) = 6(5(10P))
• 400P = 8(50P) = 8(5(10P))
• 600P = 12(50P) = 12(5(10P))

光纜

#

基礎顏色順序由銅纜的 8 色擴展為 12 色：

1. 藍
2. 黃
3. 綠
4. 紅
5. 紫
6. 白
7. 棕
8. 黑
9. 水藍
10. 橙
11. 粉紅
12. 灰

參考中華電信：材線 2316-3 (ML2316-3)。

微簇型光纜的話名字會類似 48C-6MB，代表光纜內共有 48 心（core），6 心構成一個微簇（micro-bundle），可推出共有 8 個微簇管。

微簇管及管內的光纖心線便是用 12 色編號。

和國際標準的比較

#

編碼邏輯

#

國際間比較常見的銅纜色碼是 25-pair color code。

以 5+5=10 種顏色：

1. 藍（Blue）
2. 橙（Orange）
3. 綠（Green）
4. 棕（Brown）
5. 灰（Slate）
6. 白（White）
7. 紅（Red）
8. 黑（Black）
9. 黃（Yellow）
10. 紫（Violet）

組出 5*5=25 對顏色組合：

可以參考

• Bell System Practices
• ANSI/ICEA S-80-576
• CNS 3471

等標準文件。

光纜色碼則是 TIA-598。

依序是：

1. 藍（Blue）
2. 橙（Orange）
3. 綠（Green）
4. 棕（Brown）
5. 灰（Slate）
6. 白（White）
7. 紅（Red）
8. 黑（Black）
9. 黃（Yellow）
10. 紫（Violet）
11. 粉紅（Rose）
12. 水藍（Aqua）

可以發現

• TIA-598 前面的 10 個顏色是沿用 25-pair color code 的順序
• 中華電信光纜用的 12 個顏色是一樣的，但順序不同（從銅纜就歪了）

真要評中華電信的纜線色碼設計，邏輯是有，但不多和 25-pair color code 相比卻失了一以貫之的優雅。

Tip and Ring

#

電話應用的話，通常不講究極性，把同一對線的兩條反接也會通。有些人除了能通之外就沒什麼其他追求，所以外面流傳的接法五花八門，但嚴格說起來，tip 跟 ring 是有分的。CNS 3471 裡面的「T 線」跟「R 線」就是指 tip（A wire）跟 ring（B wire）。

所以照標準在接插座或插頭的時候不只要看 pair 的資訊，也要看 T/R 的資訊。仔細看的話會發現 pin 1, 2, 3 不是都 T；pin 4, 5, 6 也不是都 R。

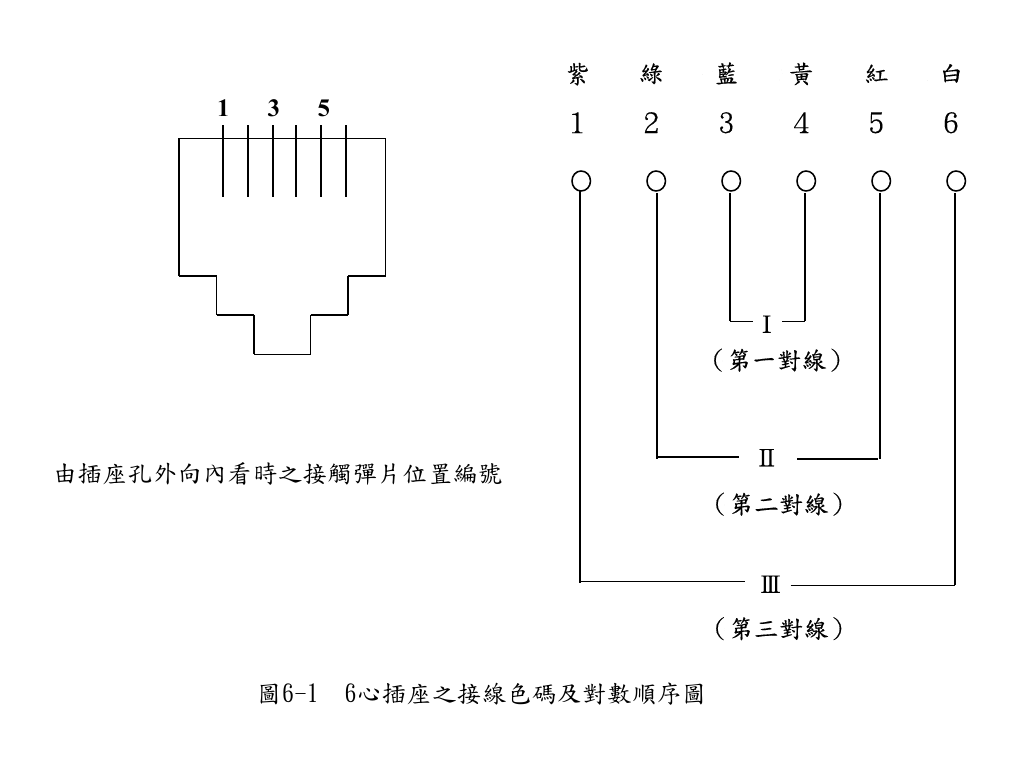

那這時候中華電信的標準就有點奇怪了。照建築物屋內外電信設備設置技術規範的圖，看起來是把線對的第一條線都放左邊（pin 1, 2, 3），第二條線都放右邊（pin 4, 5, 6）。

這就變成第一對線的 T/R 跟第二、三對的順序不同，尷尬。

順手紀錄一下更舊的色碼

#

更早期的貝爾系統有另一套四線的色碼，可參考 Bell System Practices Section 461-200-100 Table B。

對應到插座和插頭的 pinout 參考 old colors 那欄，依序是：2-黑、3-紅、4-綠、5-黃。

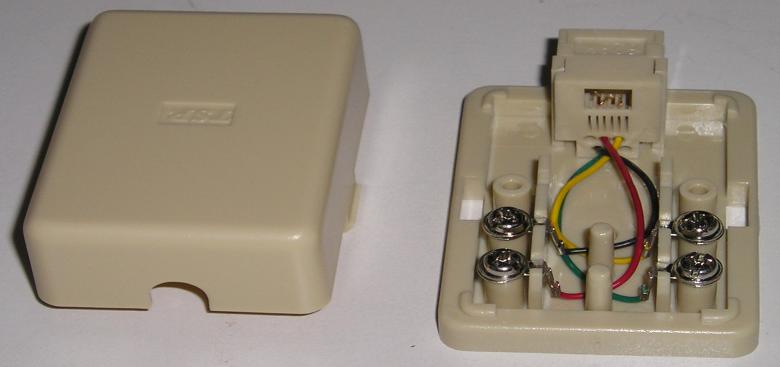

電信法下的建築物屋內外電信設備設置技術規範法規沿革，中華民國一百零五年八月一日發布的條文對照表中舊條文的圖 9-10 接線盒看起來有照標準接。

個人建議和思考

#

屋外的設計施工大部分人是插不了手的，宅內做好結構化佈線則仍有希望。

從零開始或砍掉重練的話，都拉 Cat 6A 做資訊插座吧！徹底脫離國內詭異的特規。

如此一來，既符合了國際標準，國內的審驗也能過。照 T568B 做出來的資訊插座插 RJ-11 跑電話訊號是沒問題的，如果怕把資訊插座弄壞也可以把它換成電話插座。

發現了嗎？Cat 6A 的那 4 對線也是照 25-pair color code 的規則編碼的，改電話插座的時候照插座 pinout 表格的 twisted pair colors 那欄做就可以。

非得用市話不可的話，不知道在弱電箱那邊直接讓外線進 FXO gateway 走 VoIP 會不會比較好。🤔

結語

#

希望以後不要用到這份筆記，中華電信的標準就是一坨爛帳。
